固件升级有三种模式

• 蓝牙升级模式： 本升级模式比较适用于少量设备需要升级的情况下，时间相对较长，优点是方便快捷，无需安装 USB 硬件驱动和红外对接工装。

• USB 升级模式： 本升级模式比较适用于大量设备需要升级的情况下，时间相对较短，优点是方便快捷，但电脑端首次使用需要安装 USB 硬件驱动。

• 红外升级模式： 本升级模式比较适用于设备大量需要升级的情况下，时间相对较短，优点是方便快捷，无需安装 USB 硬件驱动，但是需提前准备好红外对接工装。

本升级操作指南以红外升级模式为例说明操作步骤，其他两种升级模式操作步骤类似，如需要您可以按以下链接进行了解。

蓝牙升级模式指南请参阅：蓝牙升级模式指南

USB 升级模式指南请参阅：USB 升级模式指南

下载固件升级工具与固件

• 固件升级工具：OP-ISPTOOL.zip
• 下载 OP-BT/OP-BTS 固件

蓝牙光电头如何进入升级模式

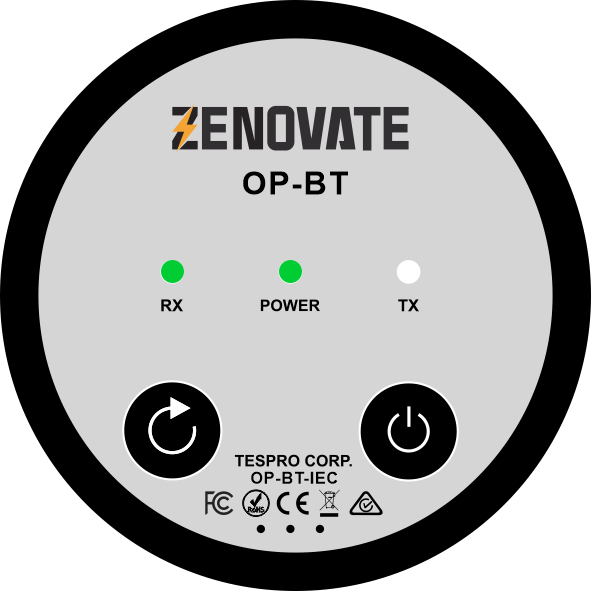

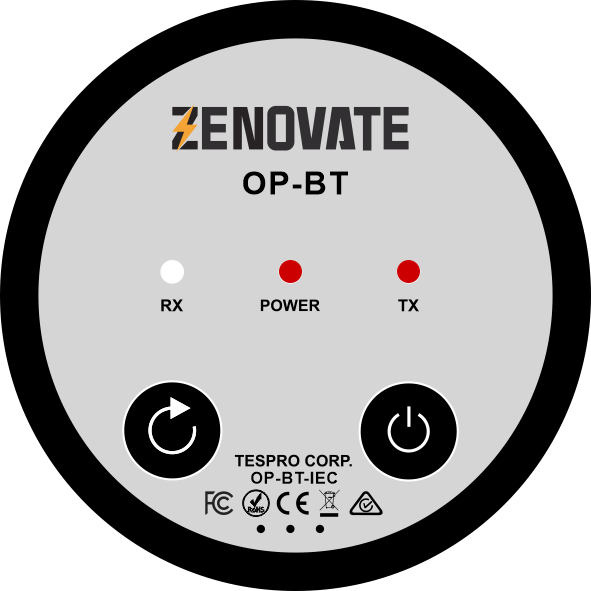

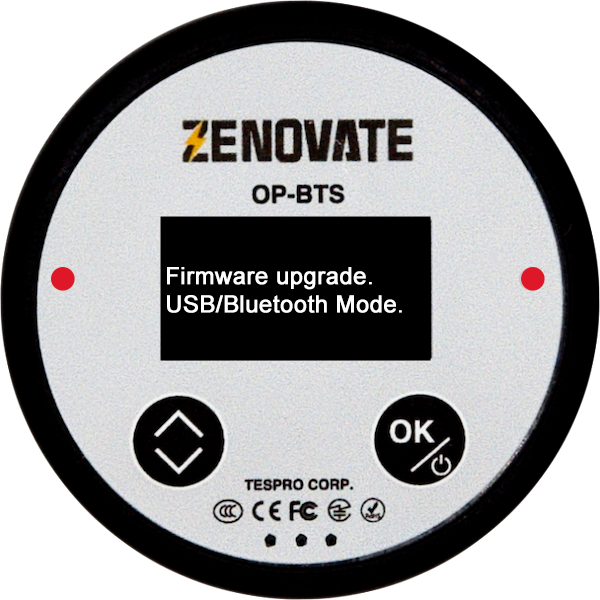

在关机状态下，按下电源按钮后，1 秒内快速按下重置按钮/菜单按钮。两个绿灯闪烁表示已成功进入红外升级模式；两个红灯闪烁表示蓝牙升级模式。您可以使用重置按钮/菜单按钮在红外升级模式与蓝牙升级模式之间切换。在这两种模式下均支持 USB 升级模式。

固件升级前的准备工作

• 下载固件升级工具：OP-ISPTOOL.zip
• 准备好您要升级的固件文件。您可以访问 OP-BT/OP-BTS 固件下载页面 下载最新固件和历史版本；若下载的是 .zip 压缩包，请先解压，再在升级工具中选择其中的 .hex 或 .fw 文件。（如您没有固件文件，请联系我们的技术支持：）
• OP-USB-IEC 对接工装。
• Windows 10/11 电脑。

固件升级操作步骤

步骤 1：蓝牙设备进入固件升级模式

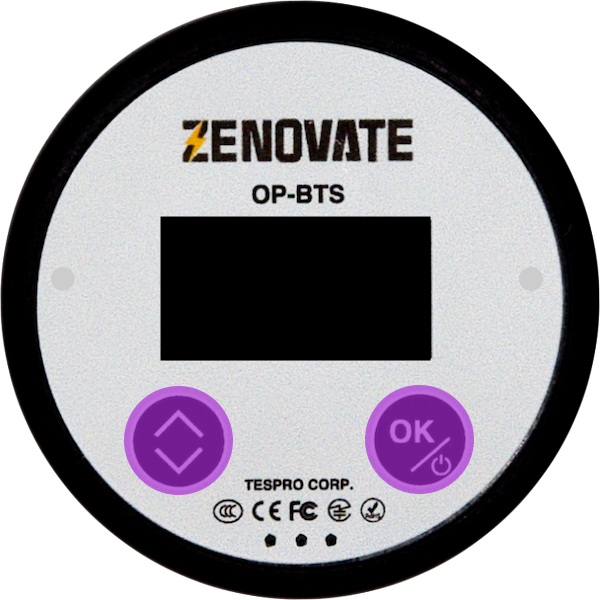

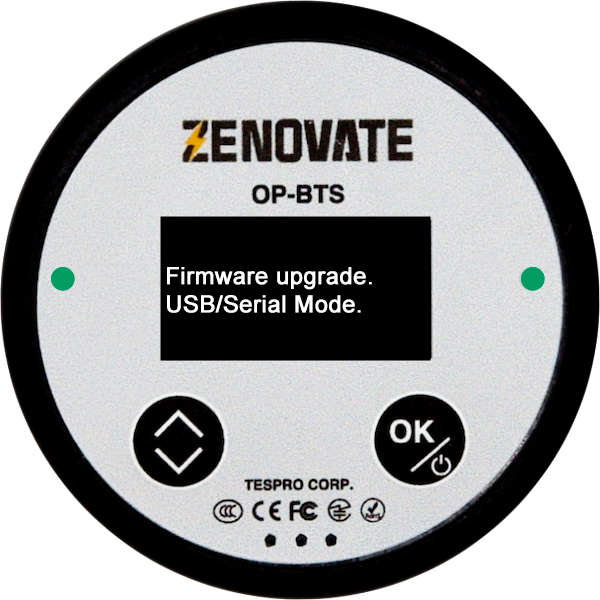

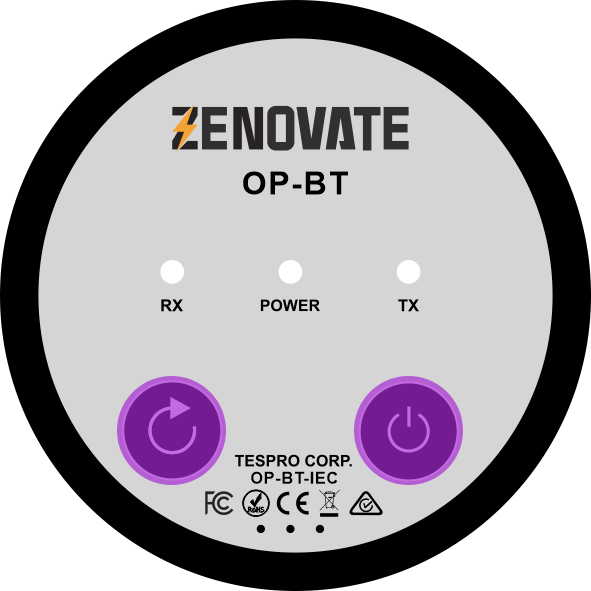

设备在关机状态下，按下电源按钮后，1 秒内快速按下重置按钮/菜单按钮。两个绿灯闪烁表示已成功进入红外升级模式。如果是两个红灯闪烁，请使用重置按钮/菜单按钮切换到红外升级模式。

步骤 2：与对接工装进行连接

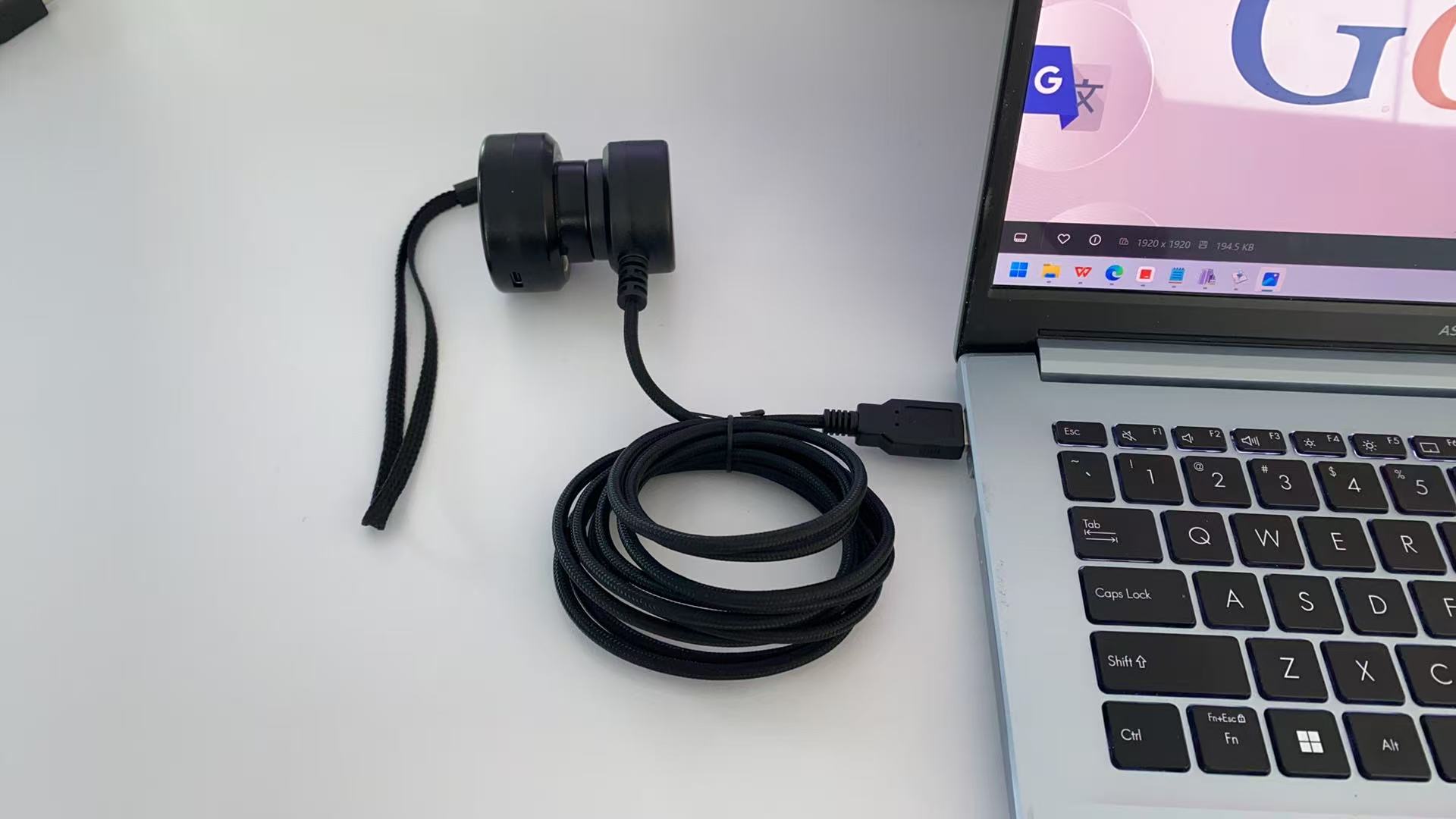

将 OP-USB-IEC 工装接入电脑 USB 接口，电脑会识别工装并生成虚拟串口。将工装的光电头端与被升级光电头对齐对接，如下图所示：

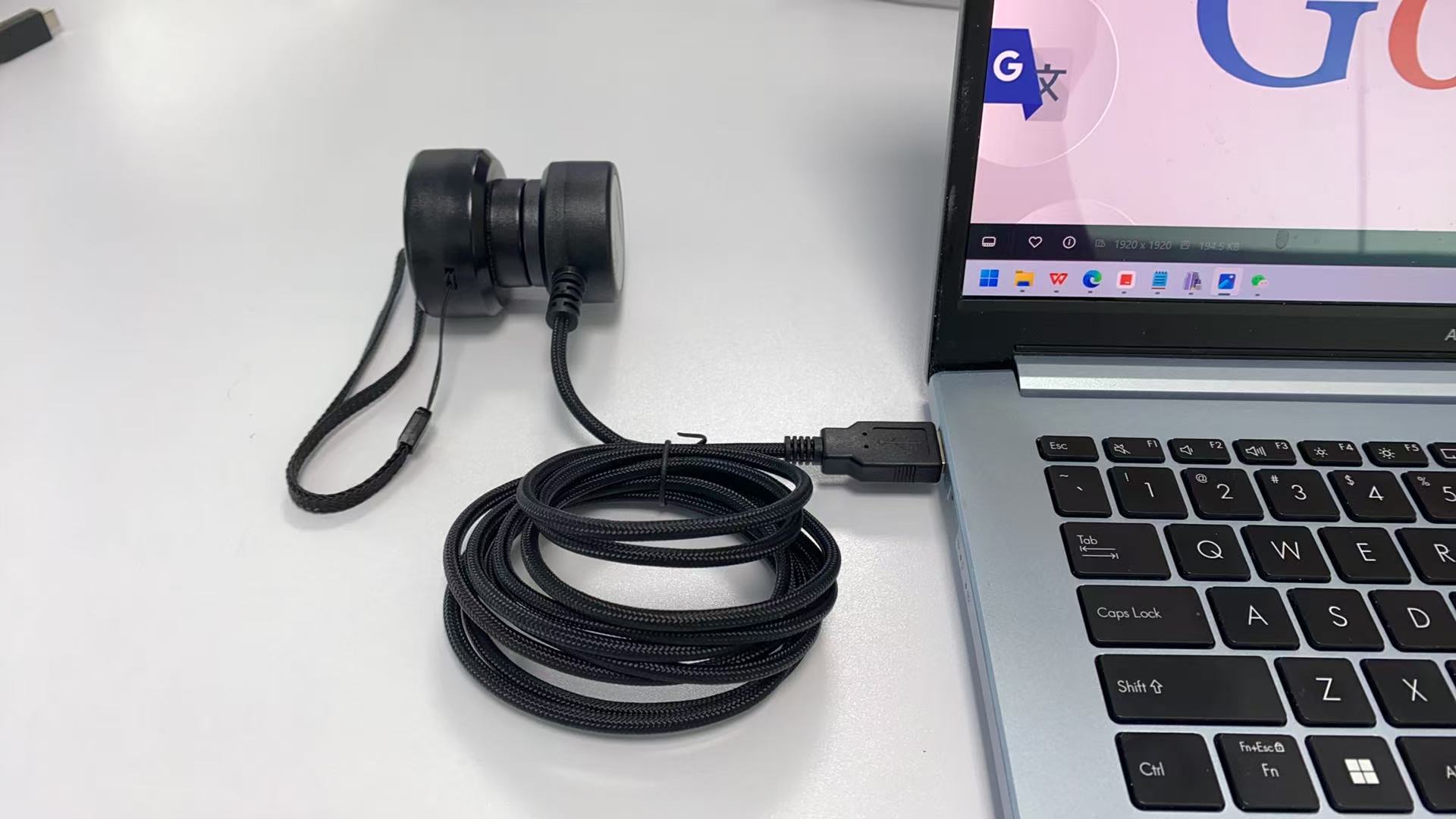

注：工装与 OP-BT-ANSI 光电头对接时，OP-BT-ANSI 光电头需要旋转 180 度后再与 OP-USB-IEC 工装对接。

步骤 3：更新固件

打开固件升级工具。Interface 选项选择 UART。点击 「Load File」 按钮，选择需要更新的固件文件。点击 「Upload Firmware」 按钮，等待上传完成。请手动重启蓝牙光电头（关机后再开机），启动成功后可正常使用。

固件升级工具配置如下：

• Interface: UART
• Device: COMx（对接工装接入电脑后生成的串口号，本例为 COM3）
• Baudrate: 38400

端口配置：

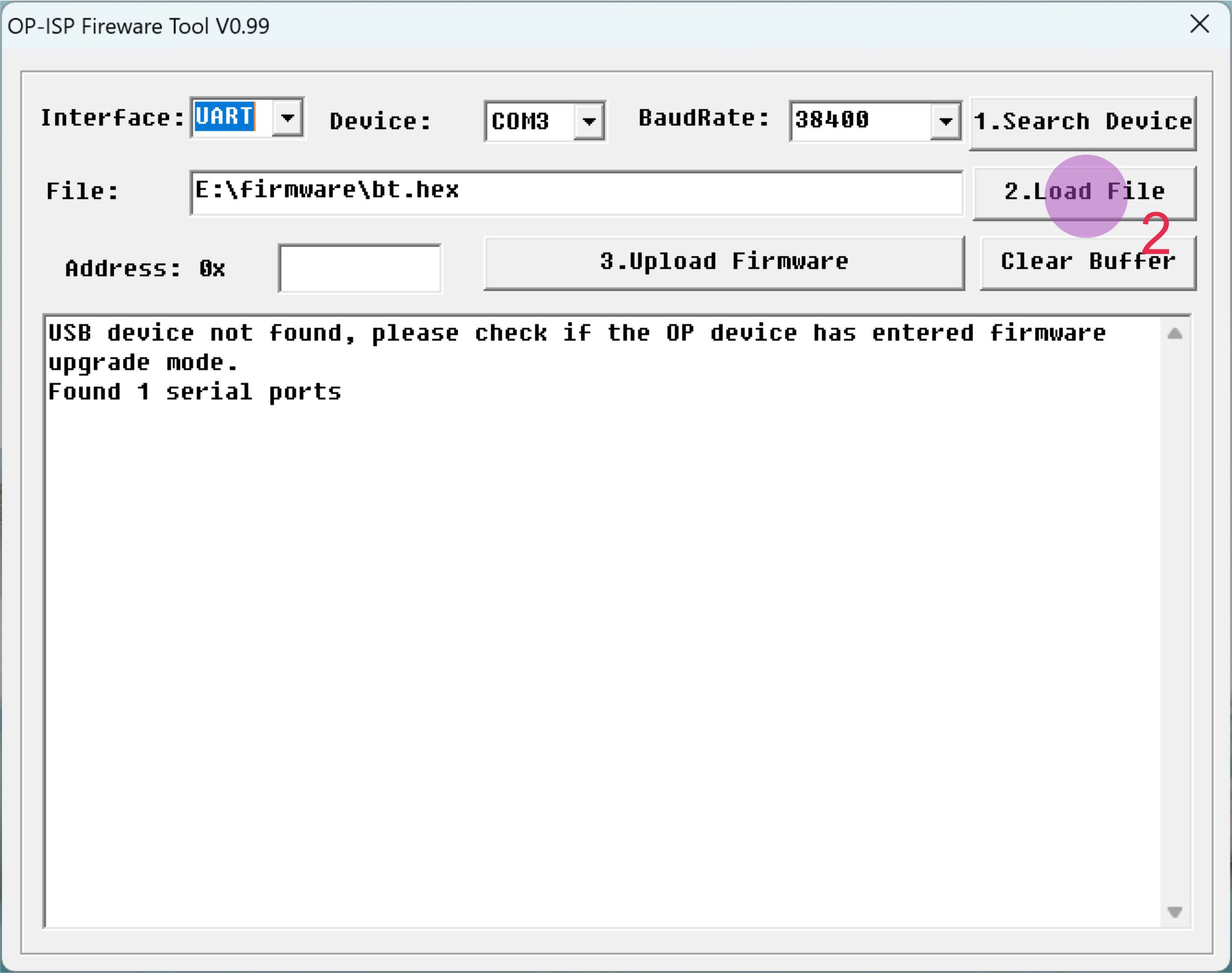

加载固件：

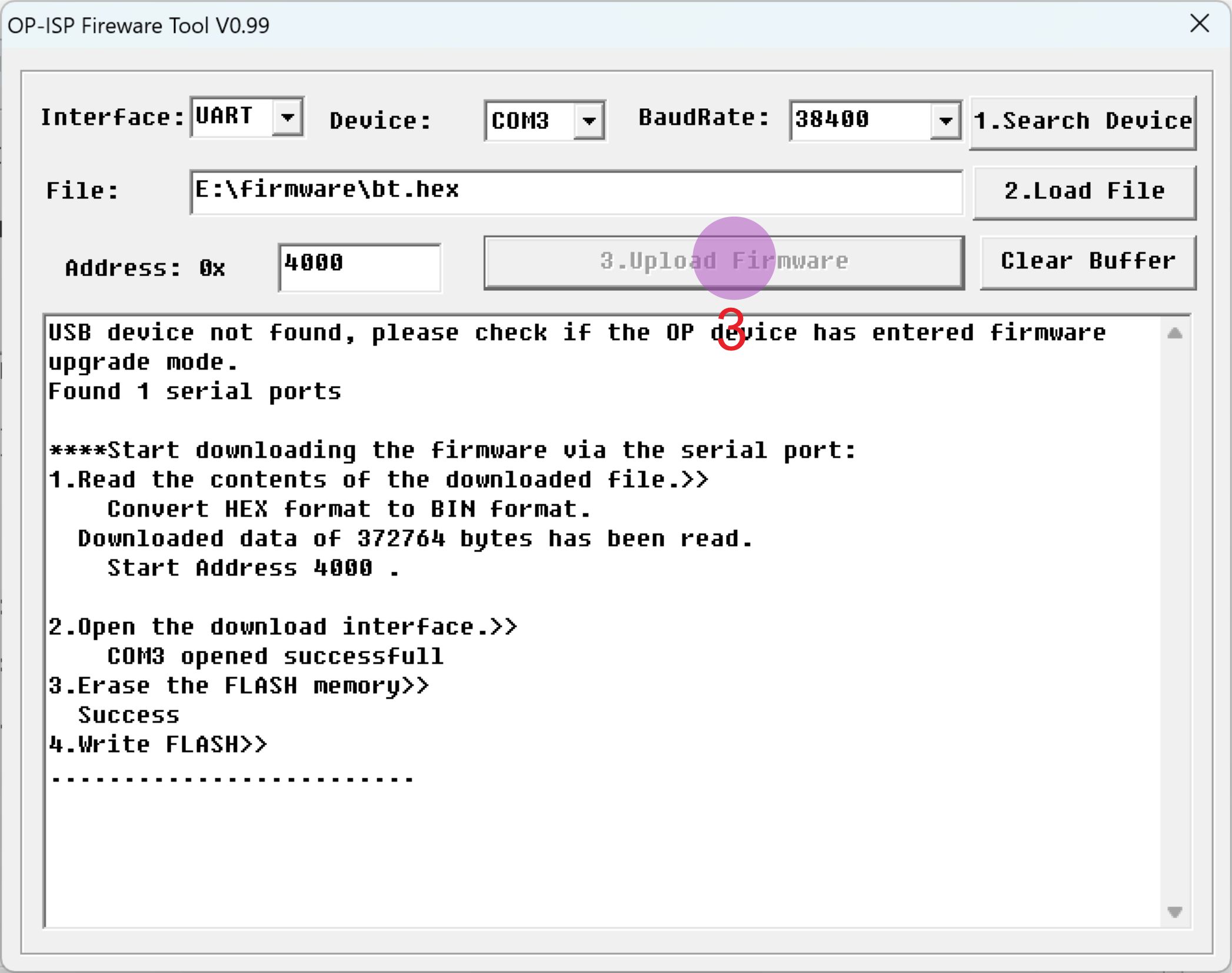

更新固件：

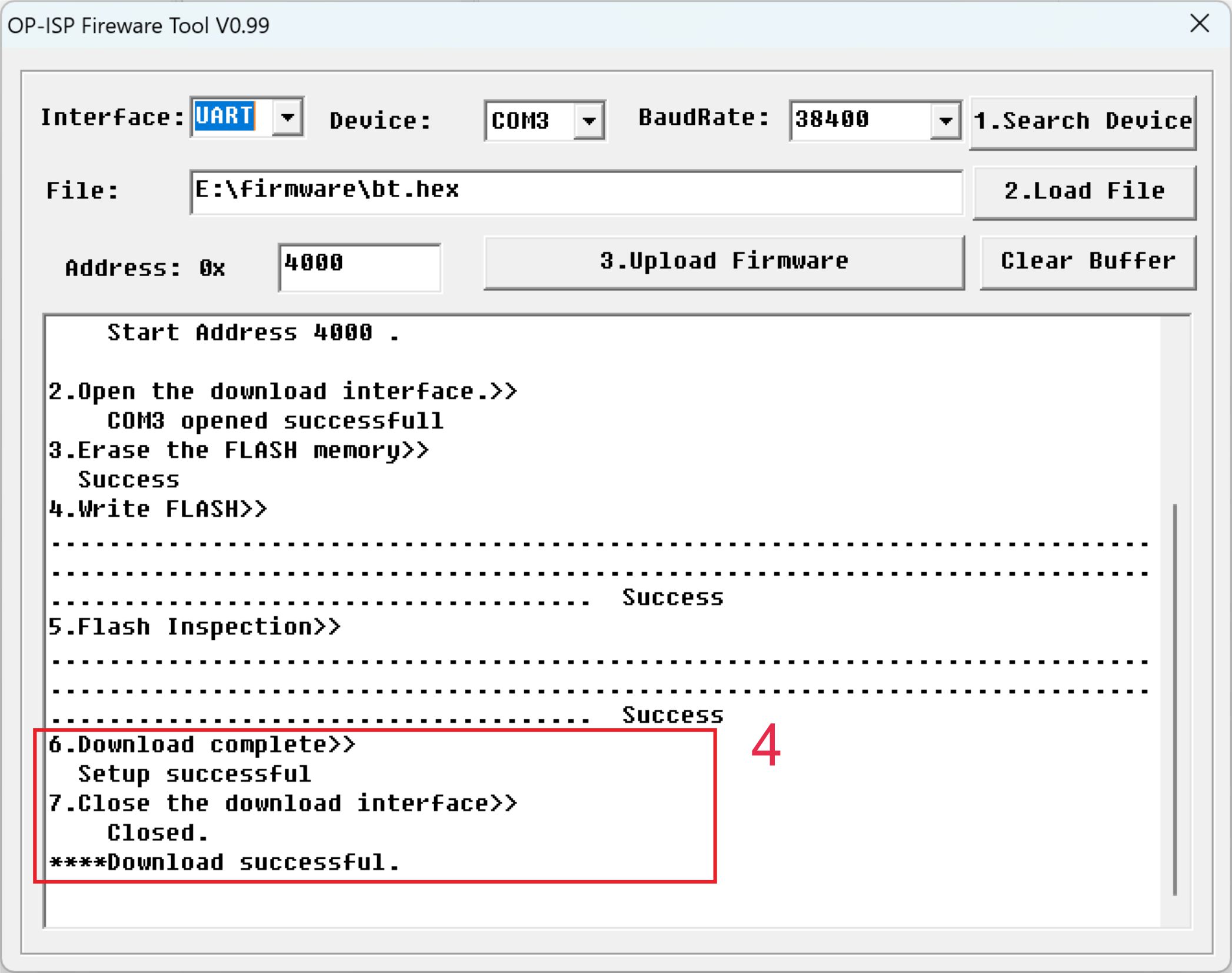

更新完成：

注意事项

1. 操作前确保被升级光电头已进入升级模式。
2. 确保被升级光电头有充足电量。
3. 操作过程中请勿断电。
4. 对接工装与被升级光电头需正确对齐。
