1. 产品概述

OP-BT是一款新一代蓝牙读写光电头产品，专门用于电能表、燃气表、热量表等仪表的数据读取和参数配置。它支持IEC62056-21(IEC 61107)、ANSI C12.18、ANSI C12.18 Type 2、DLMS电能表的标准协议，可通过蓝牙与电脑、手机、平板电脑等智能设备进行无线连接，实现远程数据采集。数据采用无线传输方式，可以摆脱线缆的束缚，给现场采集带来了极大的便利和效率。

1.1 主要特性和功能

• 支持蓝牙BLE 5.0和 SPP 2.0双模通信；
• 内置可充电锂电池，续航时间长，一次充电连可连续工作高达75小时，读取10000个电能表；
• 支持多种通信协议，包括ANSI C12.18、IEC62056-21(原IEC1107)、DLMS 或 自定义的协议；
• 支持多个预设波特率的切换，最大支持57600bps的通讯速度；
• 配置超强磁力的钕磁铁，能与所有IEC62056-21标准的电能表完美吸合；
• 世界上首个IP67防护等级的光电头，适应-30°C ~ 80°C的严苛工作环境；
• 支持电脑以及智能终端设备的虚拟串口；
• 配备专用管理软件，对产品配置、固件升级操作；
• 高级电源管理功能，保护电池不被过度放电或过度充电，延长设备使用寿命。

1.2 应用领域

• 采集智能电表、水表、燃气表、热量表的数据；
• 配置电表、水表、燃气表、热量表。

2. 硬件概述

2.1 包装清单

• OP-BT 蓝牙光电头主机
• USB-C充电线

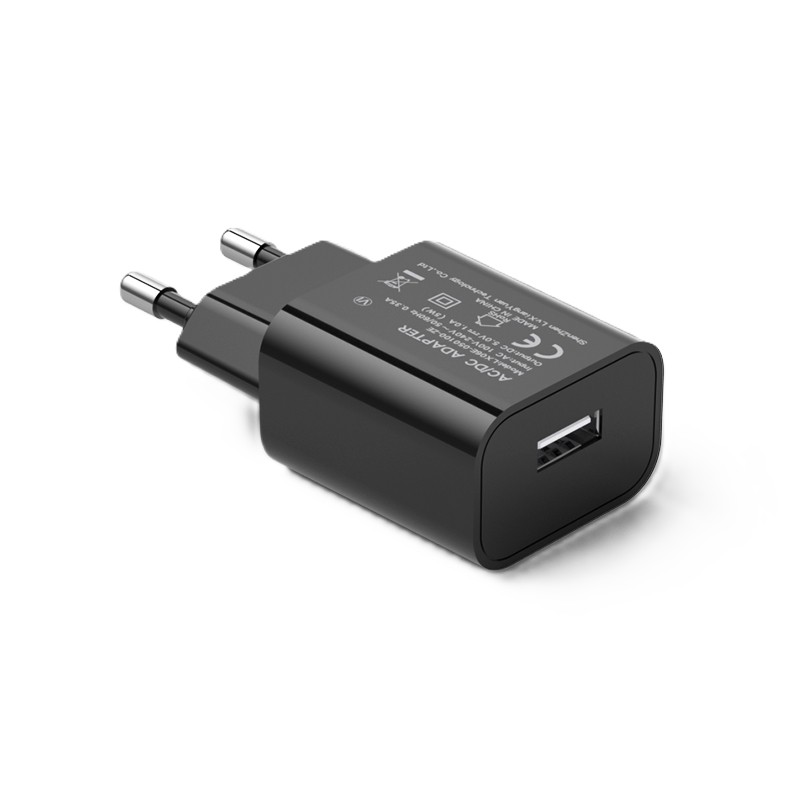

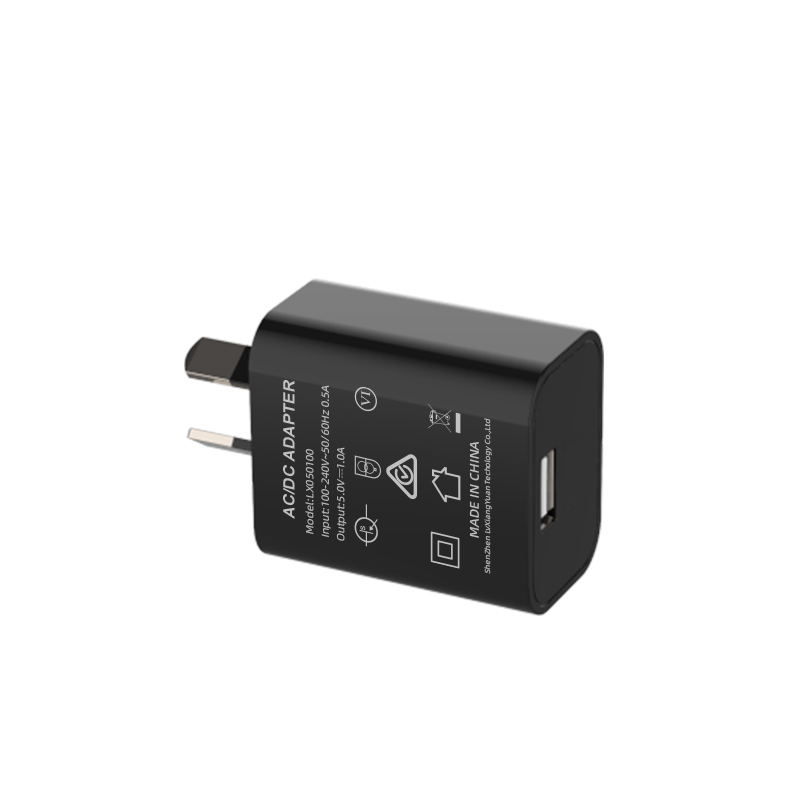

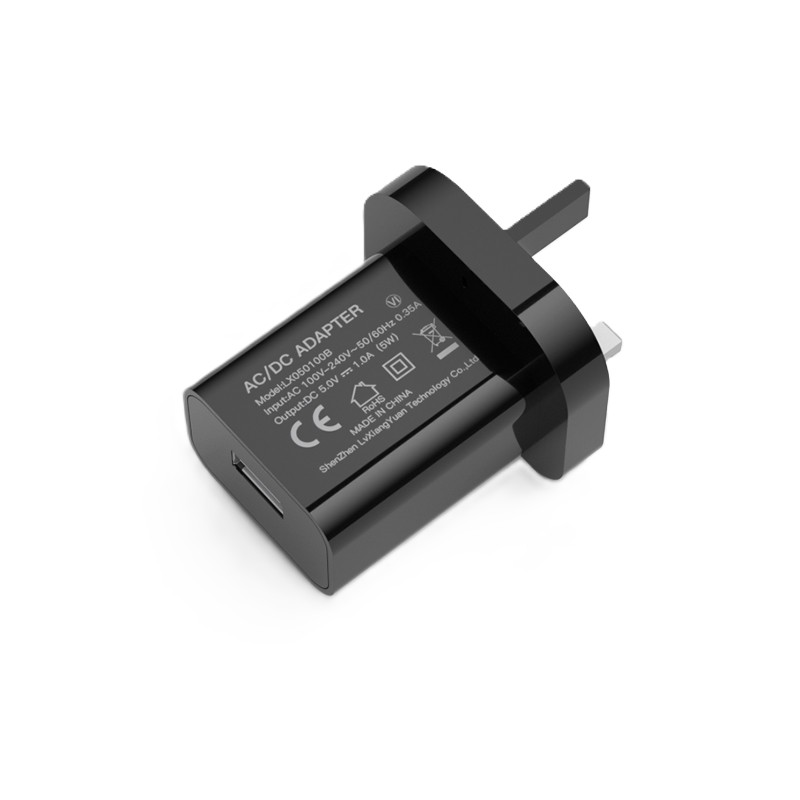

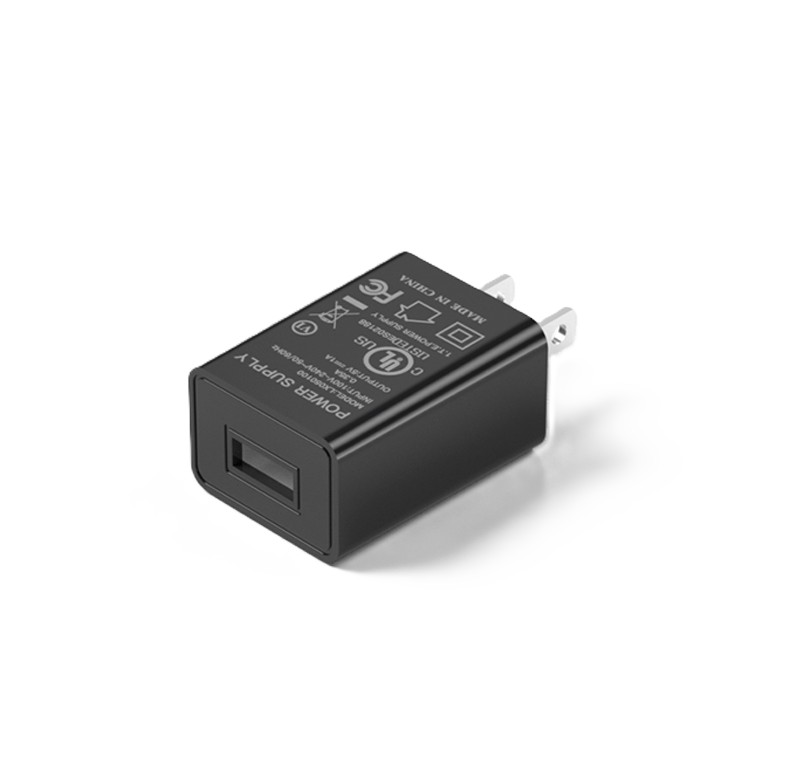

• 充电适配器（可选，因国家不同配备不同的充电器）

2.2 产品外观

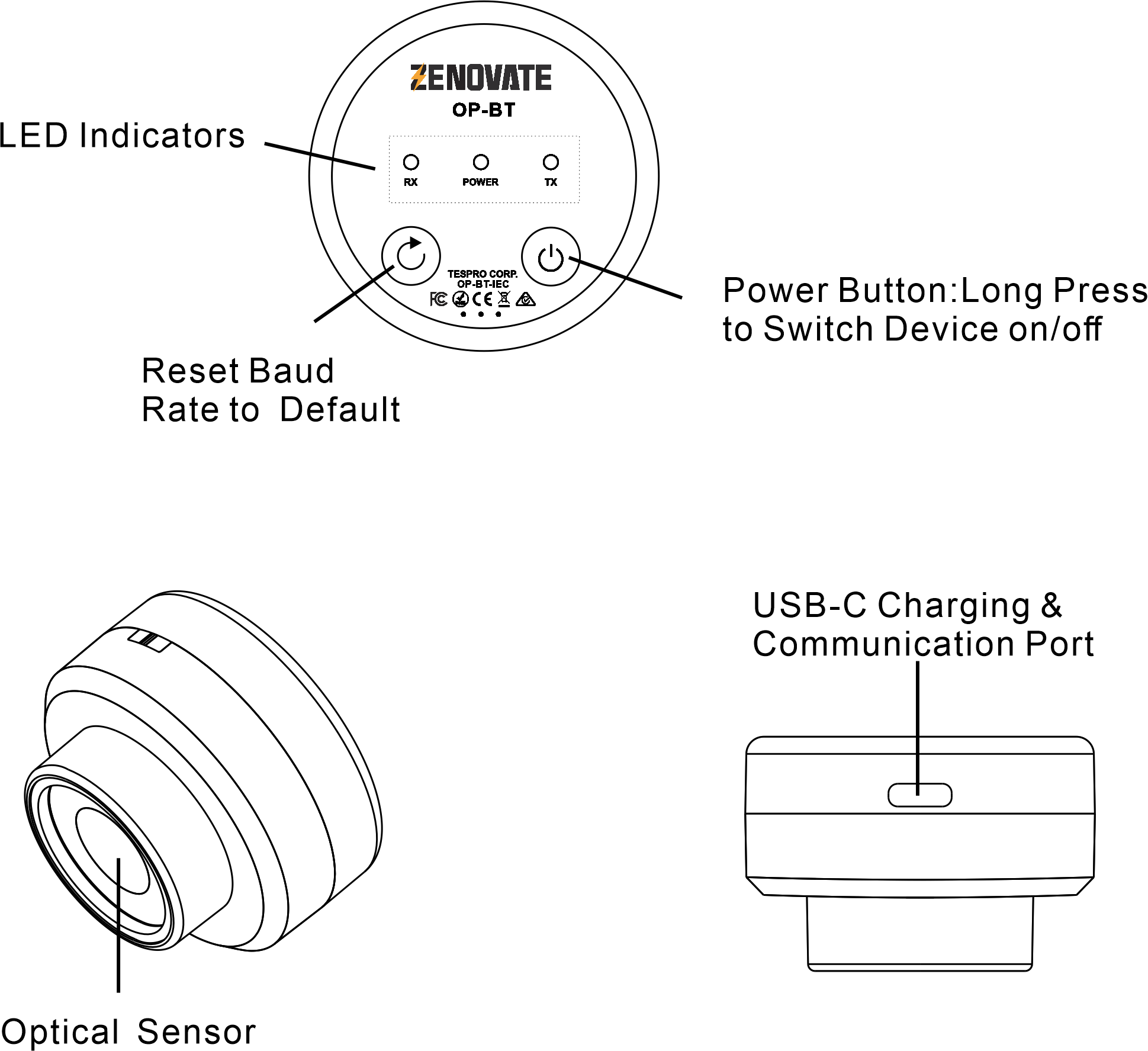

功能与按钮说明

2.3 指示灯说明

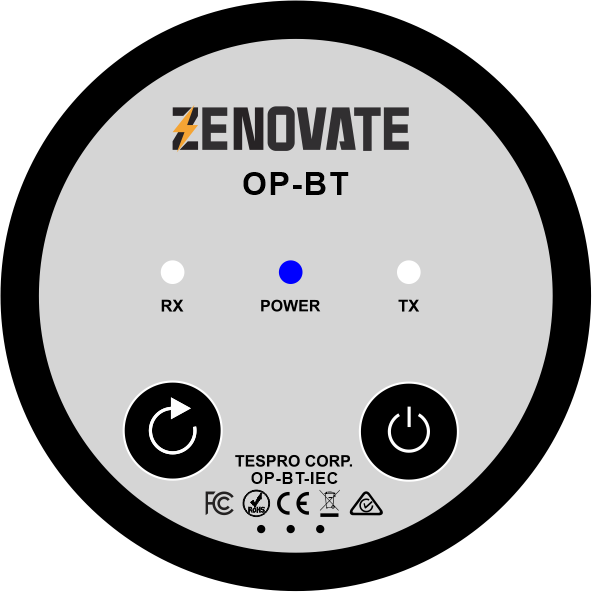

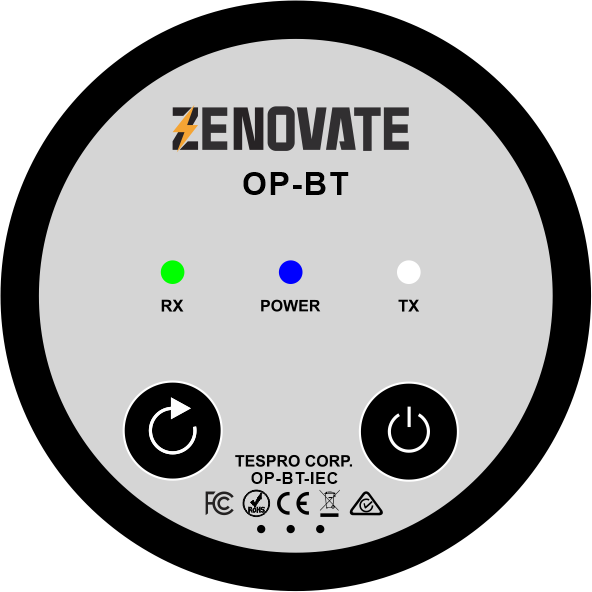

电源/蓝牙指示灯

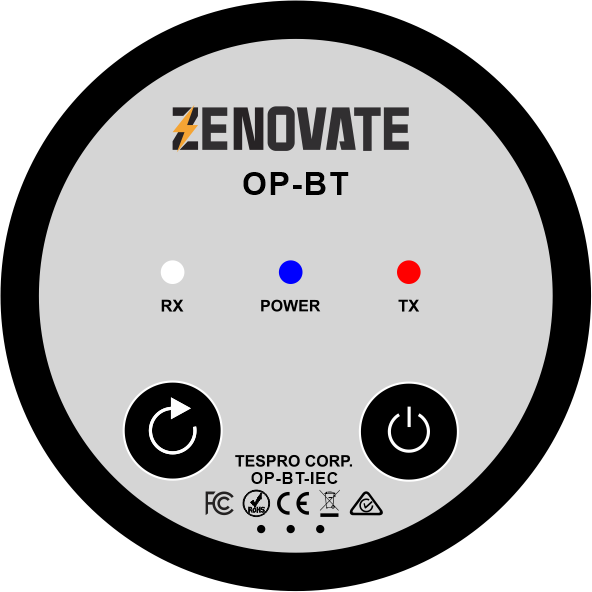

数据接收/发送指示灯

3. 使用说明

3.1 电源管理

开机操作：

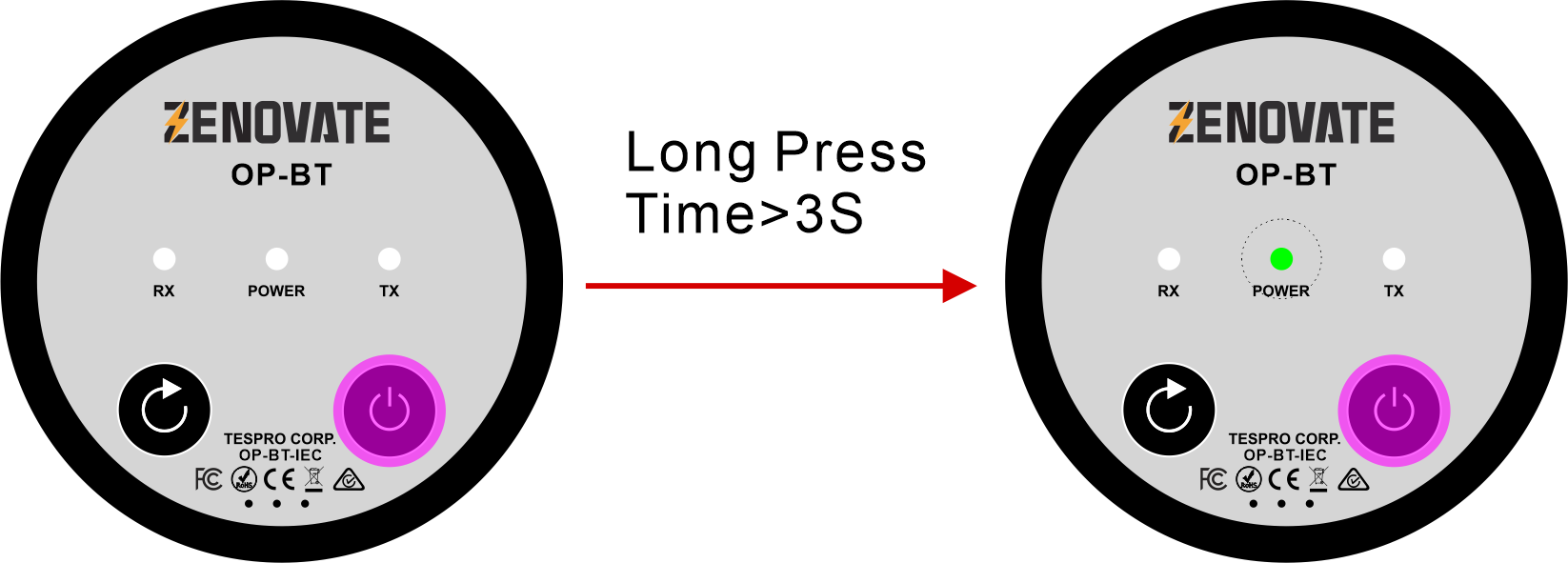

• 关机状态下，长按电源键3秒以上，直到Power指示灯绿灯常亮即可。

• 蓝牙光电头用USB-C线连接到充电器或终端设备的接口，连接后设备将会自动开机。

关机操作：

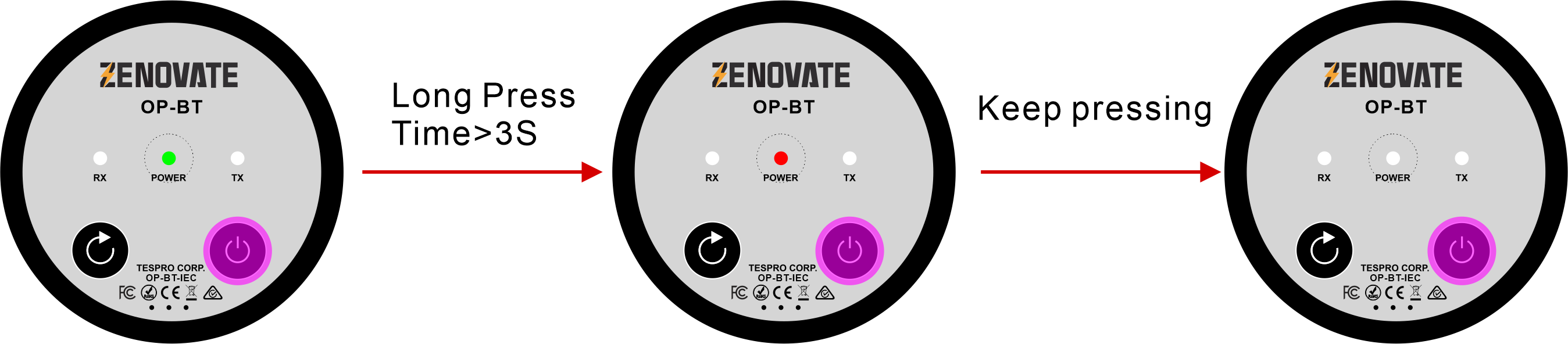

• 开机状态下，长按电源键3秒以上，直到Power指示灯熄灭即可。



• 成功关机后所有指示灯熄灭。

  注：仅电池供电时可关机，USB-C数据线连接时不支持关机功能。

3.2 蓝牙连接

OP-BTS/OP-BT 蓝牙光电头支持蓝牙5.0 BLE/SPP 双模，支持Windows、Android、iOS等平台。在不同平台下，连接方式会有所不同。

• 蓝牙经典（BR/EDR）：也就是常说的SPP（Serial Port Profile）方式，适用于Windows和Android平台。使用SPP蓝牙，您需要输入配对码来跟设备配对。
• 低功耗蓝牙（BLE）：使用GATT协议进行特征（Characteristic）的读写、订阅通知等，适用于Windows、Android和iOS平台。往往在应用程序中直接选取设备，不需要配对。

当您打开 OP-BTS/OP-BT 后，在电脑或手机的蓝牙连接设置中，会看到两个同样名字的蓝牙设备名称，分别为经典蓝牙和低功耗蓝牙。其中 BLE 结尾的是低功耗蓝牙，另一个则为经典蓝牙。如：

• OP-BTS 12345 SPP(经典蓝牙)
• OP-BTS 12345 BLE (低功耗蓝牙)

蓝牙设备在不同的平台下显示

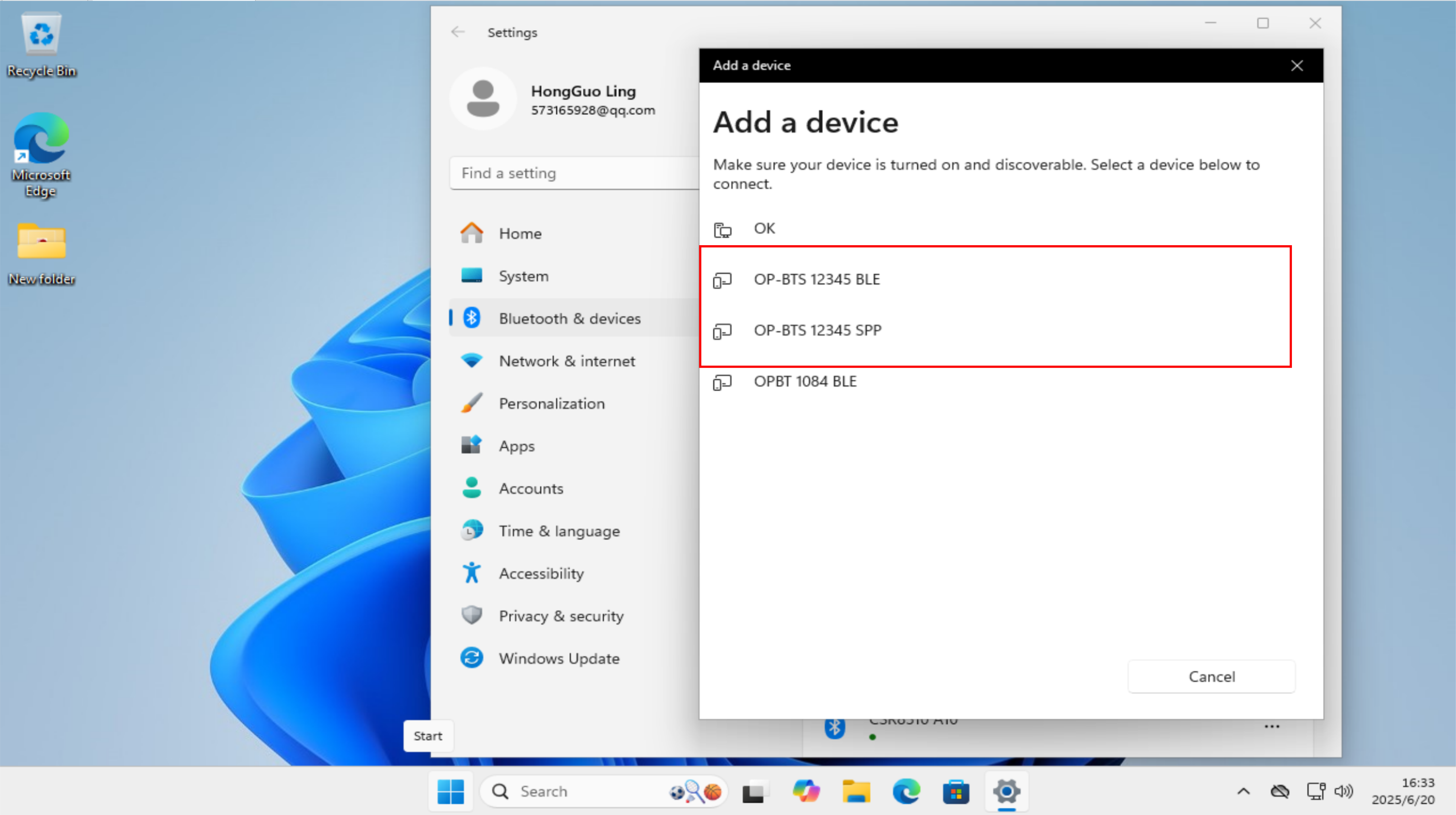

• 蓝牙设备在windows11下的显示：

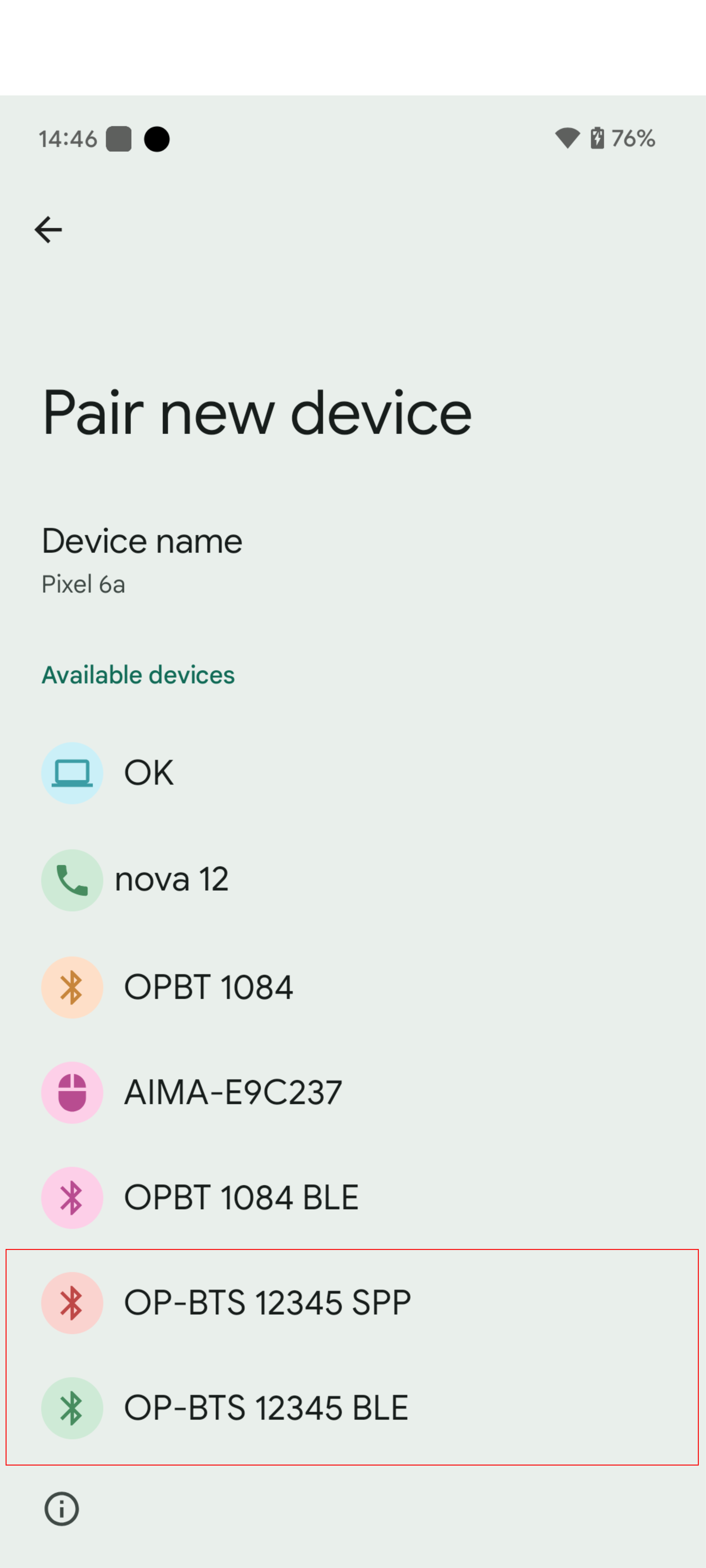

• 蓝牙设备在Android下的显示：

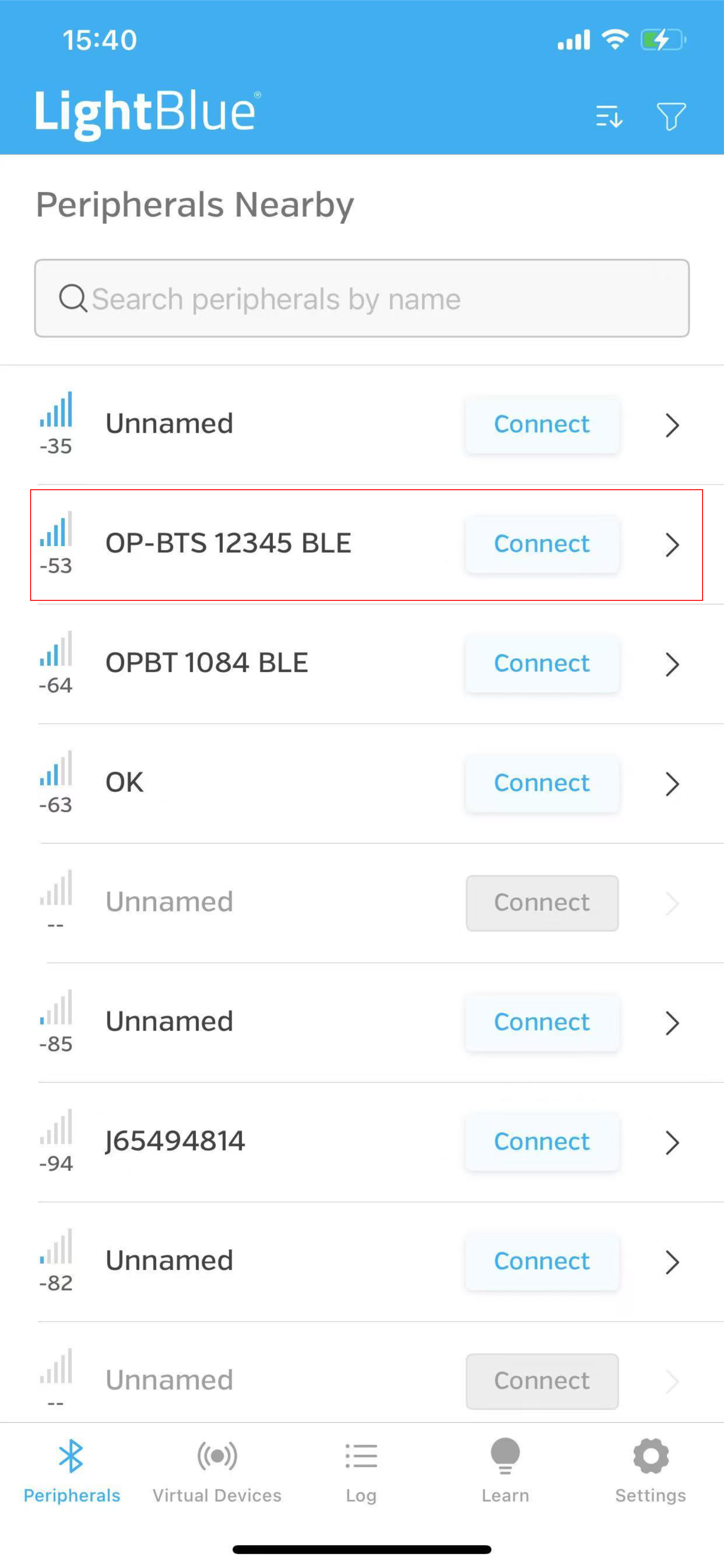

• 蓝牙设备在ios下的显示：

Windows 操作系统

通常，在 Windows 等桌面操作系统会使用SPP模式。需要注意的是，由于 OP-BT 被归类为其它设备，因此设置步骤略为复杂，请参考如何与Windows 11 配对。

iOS/Android 操作系统

iOS/Android 等掌上系统一般使用 BLE 模式。因此，您不需要在操作系统的蓝牙设备列表中配对，而是在您的读表应用程序中直接选择OP-BT。需要注意的是，Android 系统同时支持 SPP 和 BLE，然而 iOS 只支持 BLE 模式。

3.3 电表连接

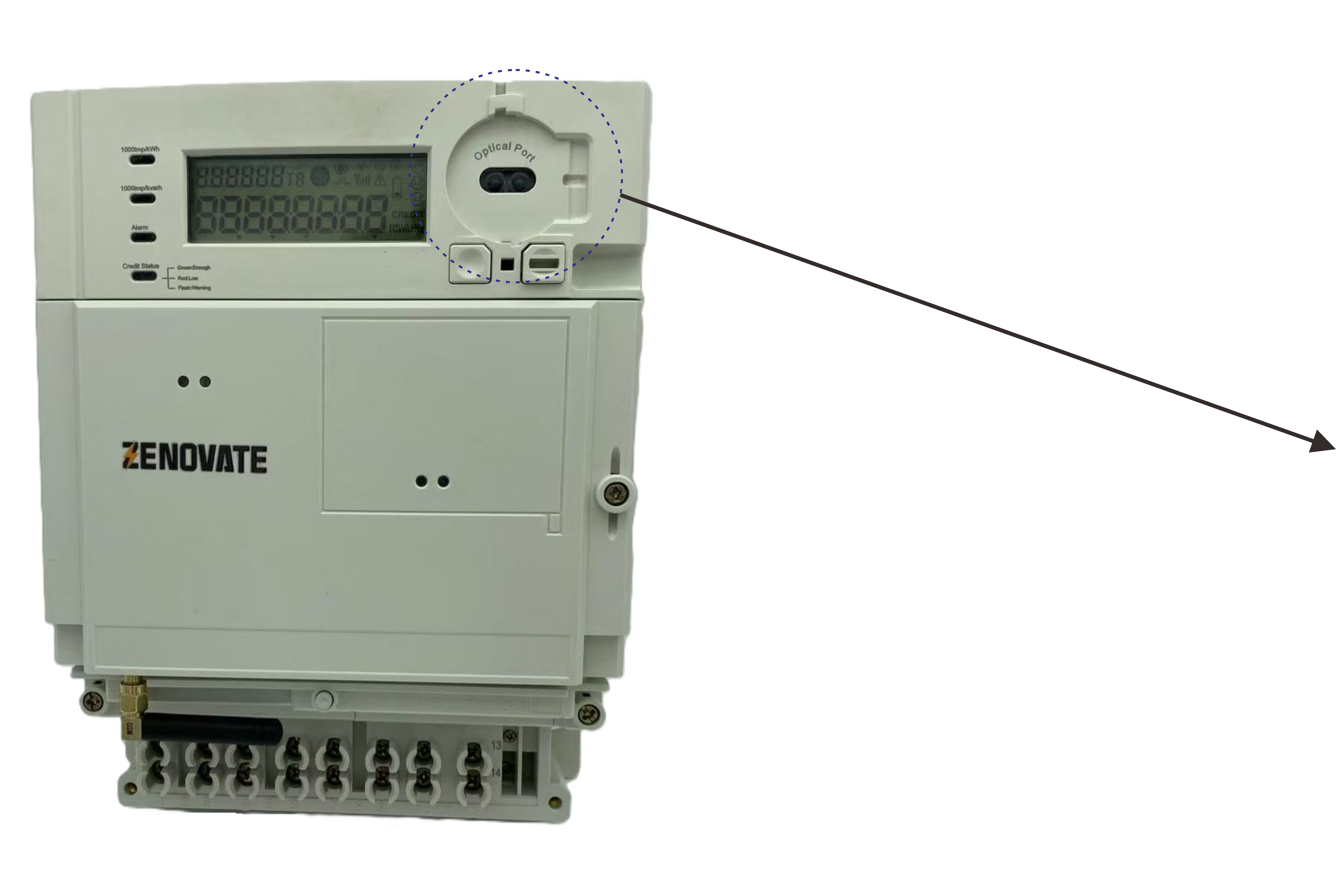

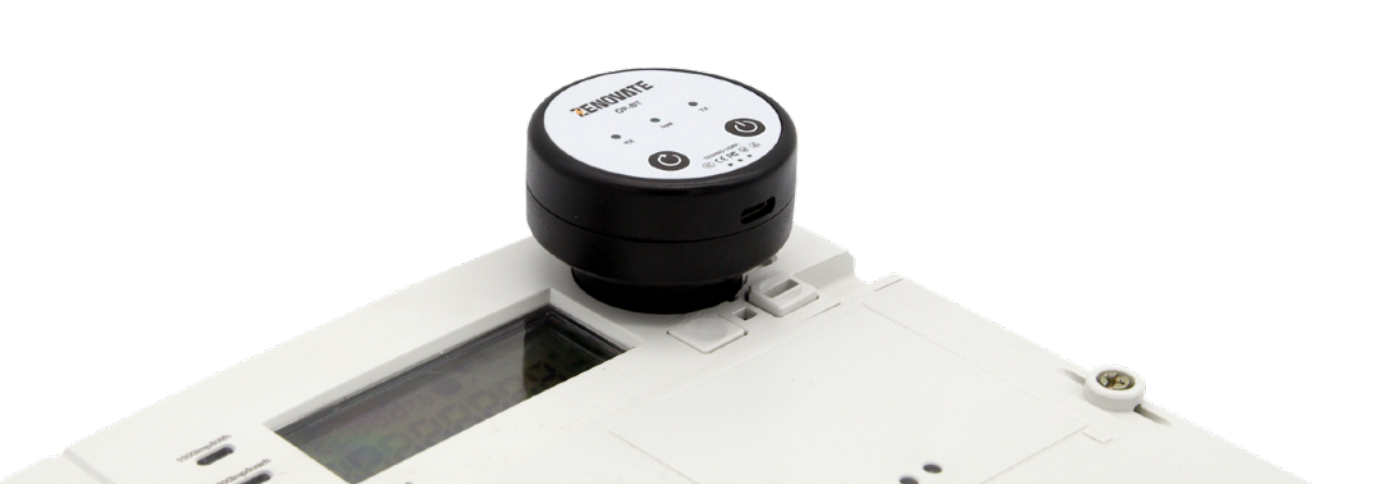

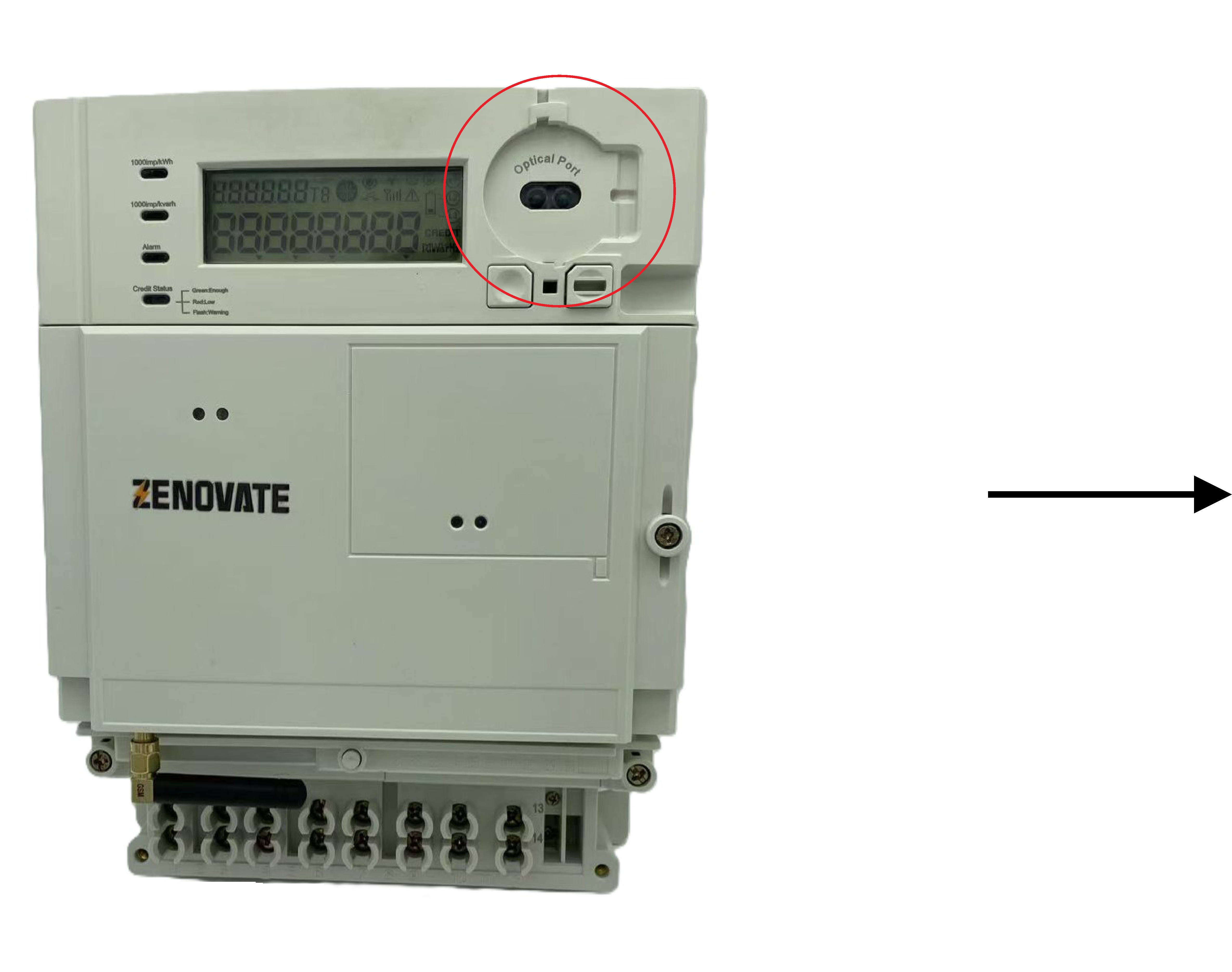

• 将光电头吸附在表计的通讯光电口窗口上（请注意OP-BT-IEC型号应用的放置方向，光电头的面板字体与电表的字体方向一致）。
• 调整光电头位置使它与表计通讯窗口正对。
• 通过 APP 或上位机软件进行数据读取。

3.4 重置波特率功能

• 当蓝牙光电头波特率被修改后，或不确定当前是哪一种参数时，可通过【重置按钮】将波特率恢复到出厂默认值。

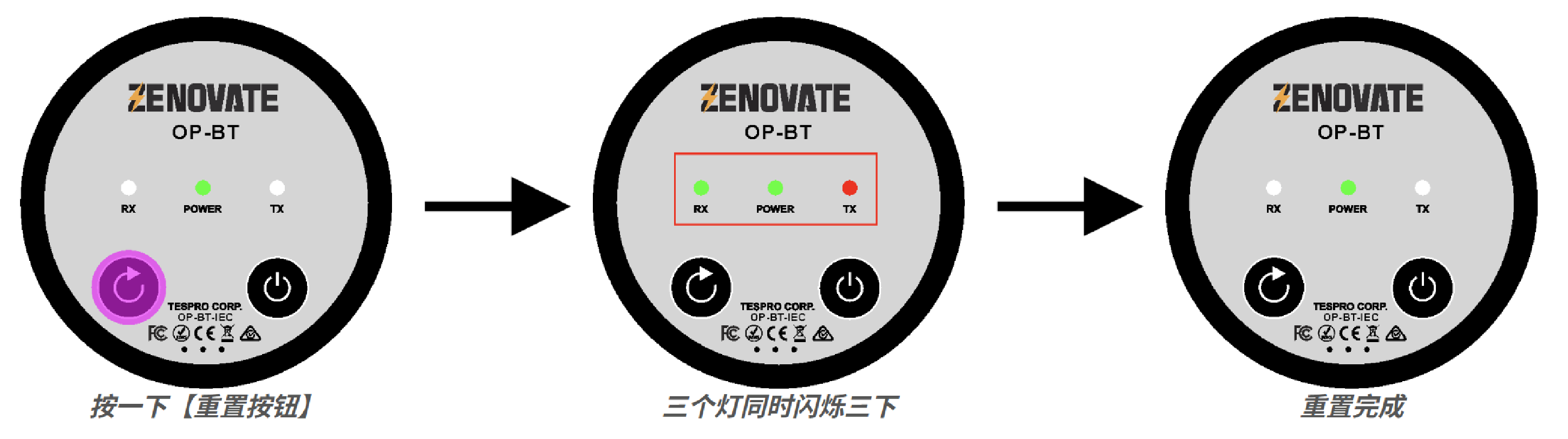

操作过程：

3.5 充电说明

• 电量状态指示：

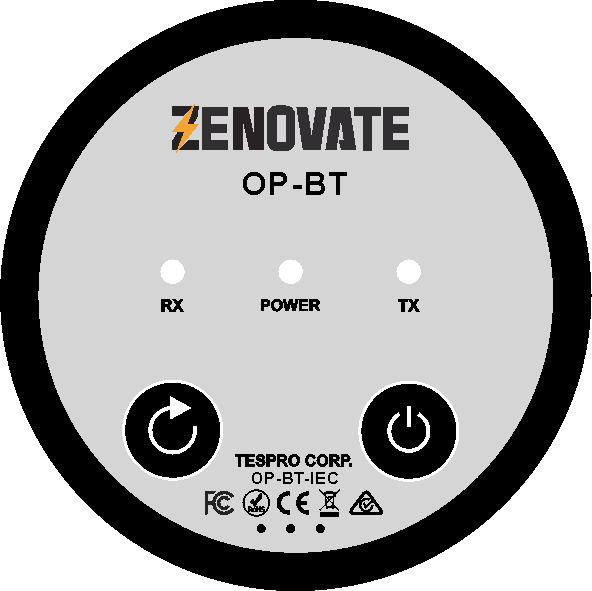

  • Power指示灯绿色闪烁：电量剩余20%~50%。

  • Power指示灯红色闪烁：电量剩余5%~20%。

  • Power指示灯红色快闪：电量剩余小于5%。

  • 设备自动关机：电量耗尽0%。

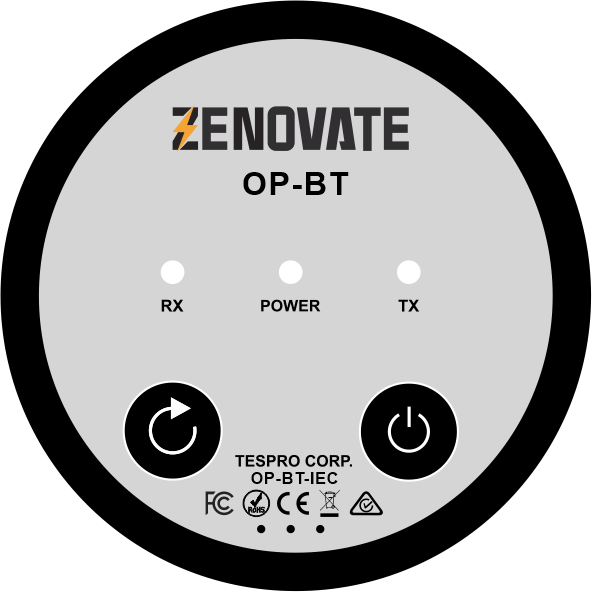

  • 充电中：Power指示灯红/绿/橙交替闪烁。

  • 充满电：Power指示灯绿色常亮。

  3.7 充电时长说明

  • 常规模式（默认）：约4.5小时。
  • 快速模式：约2.5小时。

注：这个时间是电量从0%充到100%的时间。

3.8 睡眠模式

• 设备在无连接下，20分钟后自动进入睡眠模式。
• 设备唤醒方式：长按3秒电源按键或连接终端的USB线。
• 用USB线连接时，设备不会进入睡眠状态。
• 任何操作都会导至睡眠重新计时。

3.9 蓝牙光电头参数配置

通信参数

• 波特率组：

序号	波特率	校验位	数据位	停止位
1	9600 （黑认）	N	8	1
2	19200	N	8	1
3	300	E	7	1
4	38400	N	8	1
5	4800	N	8	1
6	9600	E	7	1
7	2400	E	7	1

• 通讯协议：IEC62056-21 IEC自动波特率
• 串口模式：USB有线串口开启

蓝牙配置

• SPP名称：OP-BT 12345 SPP
• BLE名称：OP-BT 12345 BLE
• 默认配对PIN：无
• UUID配置：18F0，2AF0，2AF1
• 可从Android应用商店搜索并下载"OP Manager"APP工具进行参数查询和配置

4. 故障排除

现象	常见原因
设备无法开机	电池电量耗尽，连接充电器充电。
蓝牙连接失败	设备未处于配对模式，重启设备后重试。
无法读取数据	光电头未对准，调整光电头位置。
通信中不稳定	环境光干扰，避免强光直射。
固件升级失败	升级超时/中断，重启设备重试升级流程。
频繁进入睡眠	蓝牙连接不稳定，检查设备连接状态。

5. 注意事项

• 避免设备跌落或受到强烈撞击；
• 请勿在高温，潮湿环境下使用；
• 定期清洁光电窗口，保持光学性能；
• 固件升级过程中请保持设备稳定；
• 避免在升级过程中断开电源；
• 建议在满电状态下进行固件升级。

6. 技术规格

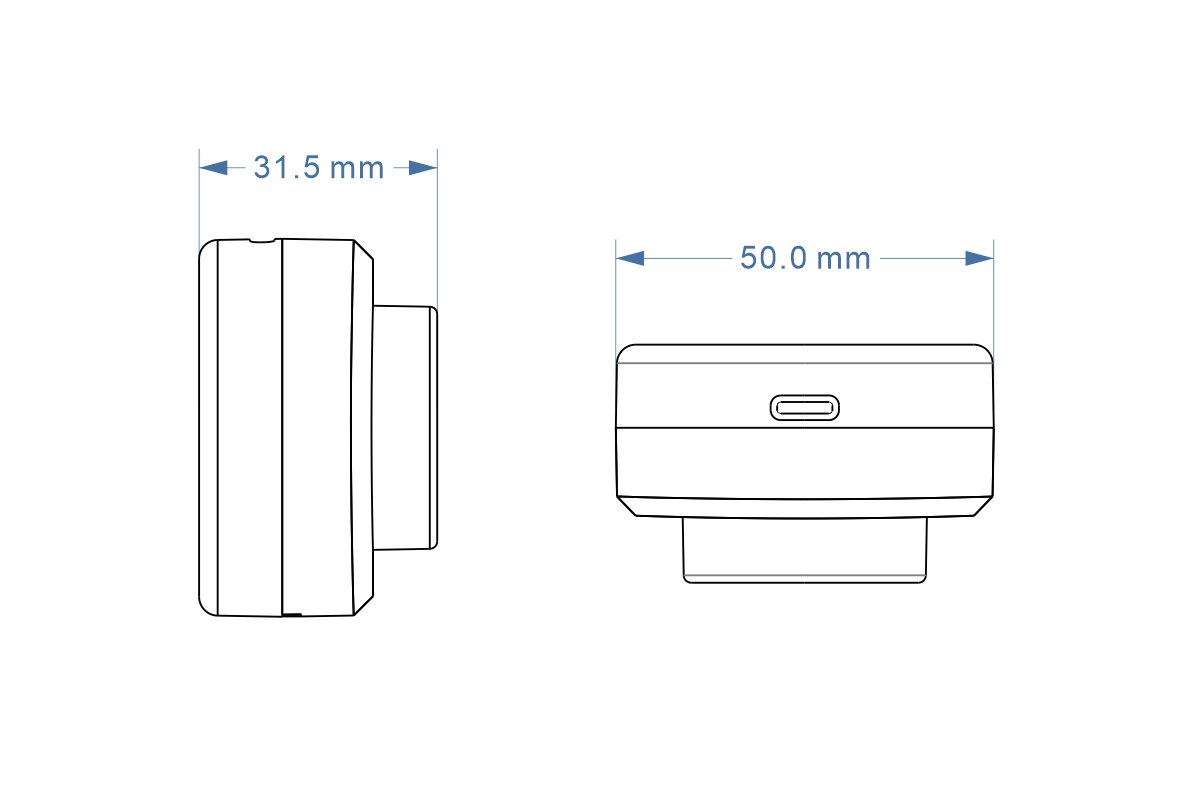

7. 尺寸说明

8. 联系支持

如有任何技术问题，请联系我们的支持团队：

• 邮箱：

9. 保修信息

• 保修期：自购买之日起12个月；
• 保修范围：产品质量问题导致的故障；
• 非保修情况：人为损坏，未经授权拆修等。

10. 脚本编程

OP-BT 不支持脚本编程功能，如需使用脚本编程功能，请购买OP-BTS/CH584M。 OP-BTS/CH584M 支持自定义脚本编程，详细说明请参考脚本编程指南。

11. 开发指南

如需开发，请参考开发指南。

12. 命令指南

如需要对蓝牙光电头内部参数设置，请参考开发指南。
